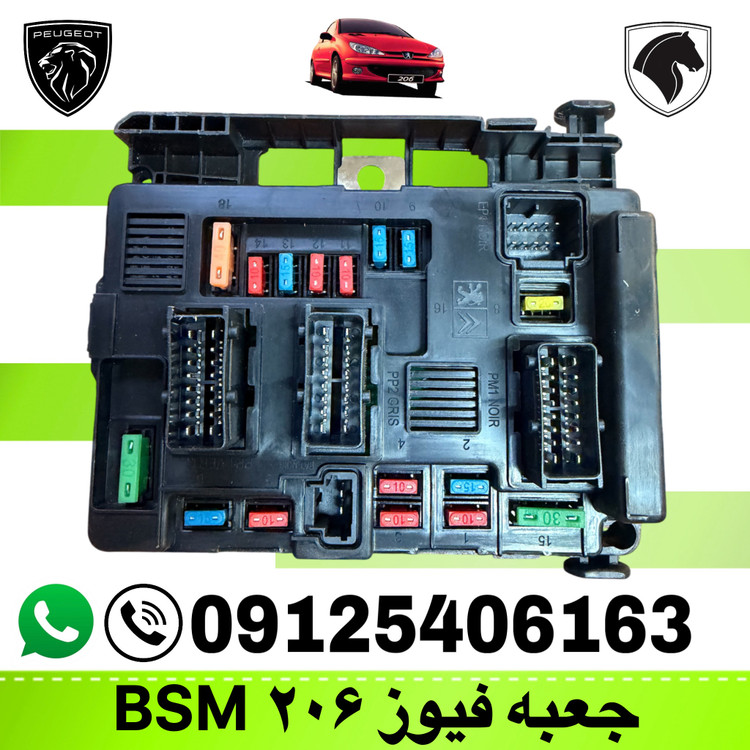

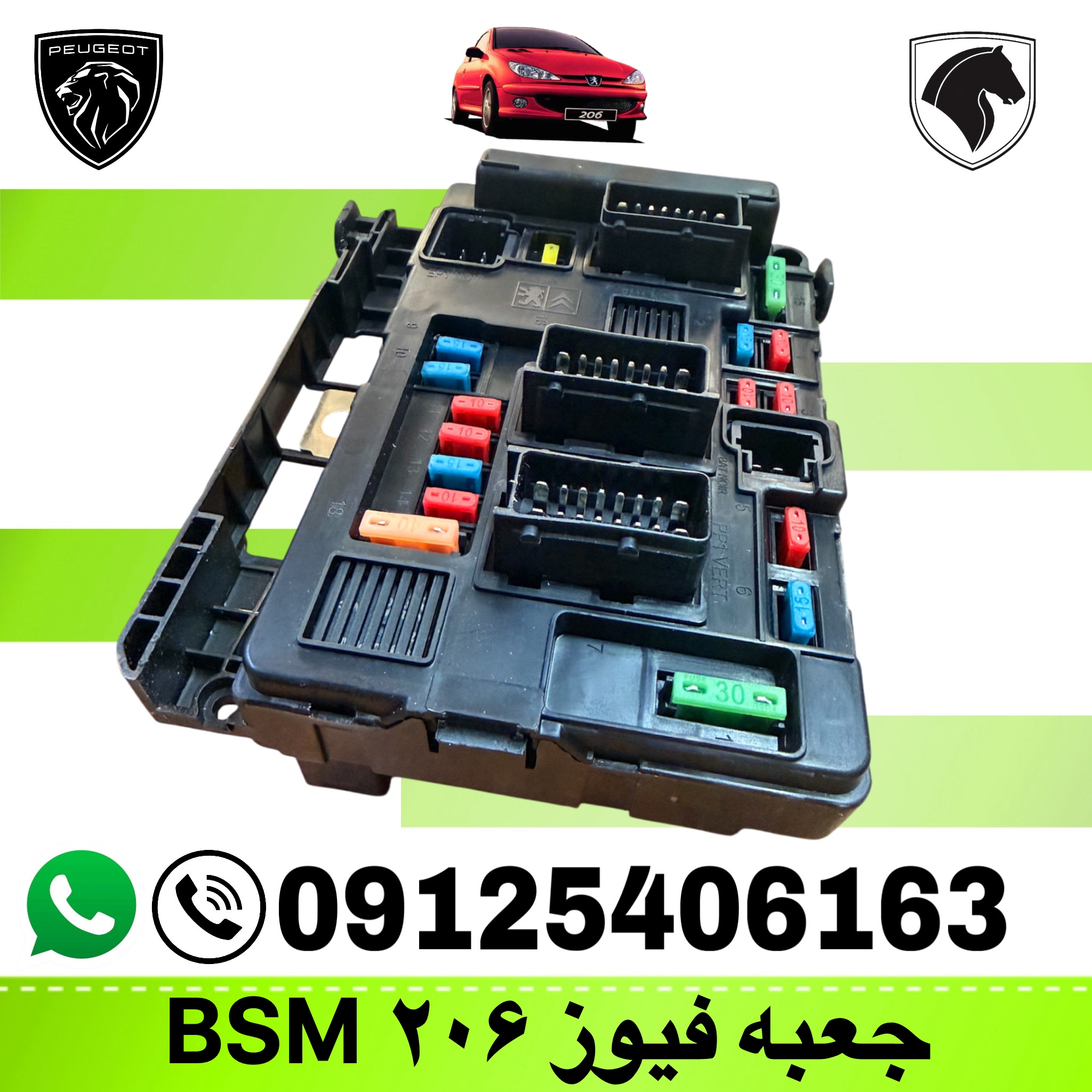

جعبه فیوز کامل پژو ۲۰۶ BSM برند هیرکان

BSM در پژو ۲۰۶ مخفف Boîtier de Servitude Moteur است و به آن جعبه فیوز و رله محفظه موتور می‌گویند. این قطعه در کنار باتری قرار دارد و برق بسیاری از تجهیزات موتور را توزیع و محافظت می‌کند.

وظیفه BSM چیست؟

BSM دو کار اصلی انجام می‌دهد:

• محافظت با فیوزها: اگر در یک مدار اتصال کوتاه یا اضافه‌بار ایجاد شود، فیوز می‌سوزد و از آسیب به سیم‌کشی و قطعات جلوگیری می‌کند.

• کنترل با رله‌ها: برخی مصرف‌کننده‌های پرجریان مانند فن رادیاتور، پمپ بنزین و چراغ‌ها از طریق رله‌های داخل BSM روشن و خاموش می‌شوند.

مهم‌ترین فیوزهای BSM

• F2 (۱۵ آمپر): پمپ بنزین و بخشی از سیستم سوخت‌رسانی.

• F8 (۲۰ آمپر): تغذیه برخی مدارهای ECU و فن.

• F9 و F10 (۱۵ آمپر): چراغ‌های نور پایین چپ و راست.

• F11 و F12: چراغ‌های نور بالا.

• F13 (۱۵ آمپر): بوق.

• F14 (۱۰ آمپر): پمپ شیشه‌شوی.

• F17 (۳۰ آمپر): برف‌پاک‌کن جلو.

• F18 (۴۰ آمپر): فن خنک‌کننده موتور.

فیوزهای Maxi

روی BSM چند فیوز بزرگ (Maxi Fuse) هم وجود دارد که برای مدارهای پرمصرف استفاده می‌شوند، مانند:

• فن رادیاتور

• سیستم ABS

• تغذیه BSI

• مدار اصلی برق خودرو

علائم خرابی BSM

اگر خود BSM خراب شود (نه فقط فیوز)، ممکن است این مشکلات دیده شوند:

• خودرو استارت می‌خورد اما روشن نمی‌شود.

• پمپ بنزین کار نمی‌کند.

• فن رادیاتور بی‌دلیل روشن می‌ماند یا اصلاً روشن نمی‌شود.

• چراغ‌های جلو یا بوق از کار می‌افتند.

• برف‌پاک‌کن یا کولر دچار اختلال می‌شوند.

تفاوت BSM و BSI

• BSM: داخل محفظه موتور است و برق تجهیزات موتور را مدیریت می‌کند.

• BSI: داخل کابین (زیر داشبورد) قرار دارد و واحد کنترل مرکزی خودرو است؛ وظیفه مدیریت سیستم‌هایی مانند قفل مرکزی، شیشه‌بالابرها، چراغ‌های داخلی و ارتباط بین ECUها را بر عهده دارد.
